Tökmagbetakarítás
TR-2003
vontatott tökmagbetakarító gép
A tökroppantó gépet az üzemeltető traktor hárompont-függesztő alsó karjaira szerelt vonólapról kell vontatni. Szakaszos vagy lassú haladás közben – a gép mellé csatlakoztatott tökfelszedő adapter alkalmazásával – gépi erővel történik a tökök roppantó garatba juttatása. A tökroppantó dob szétzúzza a kabakokat, ez a zúzott anyag egy „pálcás” leválasztó dobba kerül, ahol a dob folyamatos forgása következtében állandó mozgásban van. A tökroppantó dob pálcái közötti résen a tökmagok a dobház alsó részébe, a többi anyag pedig a tökroppantó dob végén a talajra jut. A tökmagokkal átjutott bélanyag és lányrészek egy része távozik a tökroppantó dobház alsó perforált részén. Innen a tökmag tovább kerül egy tisztító dobba, ahol egy ventilátor szívó hatása a még meglévő bélanyagokat, lágyrészeket eltávolítja. A tisztított tökmag ezután a tökroppantó magtartályába jut, amit időnként üríteni szükséges.
Az tökroppantó magtartály ürítés módjának kialakítása konstrukciós szempontból kétféle lehet: hagyományos, súberen keresztüli ürítés, vagy kihordócsigás ürítés.
A tökroppantó alapelemeiben azonos a korábban gyártott TÖKROPP-1800 -al, de a korábbi évek üzemi tapasztalatai alapján több olyan módosítást vezettünk be, amely a munka minőségét és hatékonyságát szolgálja.
A tökroppantó jellemzői:
- módosított szerkezetű leválasztó dob, még jobb magleválasztás, nagyobb termelékenység
- új, nagyobb nagyteljesítményű elszívó ventillátorral kiegészített hosszabb tisztítódob, még nagyobb szárazanyag kihozatal
- vontatási szögbeállítást segítő visszajelző (a gép teljesítménye nagyban függ a vízszintessel bezárt szögtől)
- szerelhető kivitelű alsó rosta
A tökroppantó műszaki adatai:
| Megnevezés | TR-2003 betakarítógép |
| Hossz: | 4600 mm |
| Szélesség: | 2100 mm |
| Magasság: | 1900 mm |
| Tömeg: | 1550 kg |
| Bemenő fordulat: | 540 1/min |
| Erőgép szükséglet: | 40-50 LE |
| Leválasztódob / Felszedőhenger: | Ø 1000 x 1800 |
| Futómű: | 10-15 8 PR fékezetlen |
TF–1500 Hidraulikus kiemelésű tökfelszedő adapter
A tökfelszedő egy külön vontatható egység, mely üzem közben egy, a tökroppantó jobb oldalára felszerelt konzolhoz csatlakozik. A felszedő adapter áll egy tüskés hengerből, egy, a felszúrt tököt leszedő fésűből és szállítószalagból vagy csúszdából, amely a garatba juttatja a tököt. A már részben sorba rendezett kabakokat két terelőlapjával összébb tereli, majd tüskéivel felszedi.
A tökfelszedő jellemzői:
- traktorfülkéből vezérelve a felszedő henger hidraulikusan kiemelhető, illetve süllyeszthető
- a beépített tartószeleppel rögzíthető a munkahelyzet magassága
- a felszedő henger szilárd lemeztüskéi stabilan tartva felszúrják a kabakokat
- csúszdás, illetve behordó szalagos megoldással juttatja a tököt a betakarítógépbe
- 2003-tól módosított csúszdával készül, ezzel is csökkentve az emberi beavatkozás szükségességét
A tökfelszedő műszaki adatok:
| Megnevezés | TF-1500 felszedő-adapter | TR-2003+TF-1500 (üzemi áll.) |
| Hossz: | 2800 mm | 4600 mm |
| Szélesség: | 1800 mm | 3250 mm |
| Magasság: | 1800 mm | 2300 mm |
| Tömeg: | 600 kg | 2250 kg |
| Bemenő fordulat: | 540 1/min | |
| Erőgép szükséglet: | 40-50 LE | 40-50 LE |
| Leválasztódob / Felszedőhenger: | Ø 1540 x 760 | |
| Futómű: | 520-13 |
Tökmagbetakarítás
TRM-2018
nagyteljesítményű vontatott tökmagbetakarító gép
A gép elektro-hidraulikus vezérléssel van ellátva, ennek előnye, hogy a gép és a traktor között csak egy kábel-összeköttetés van, és nincsenek huzalok. Ezáltal egy komfortosabb kezelés biztosított.
Működése: A felszedő dob felszúrja a kabakokat, melyek ezután egy kopásálló, több gumi- és szövetrétegből álló szállítószalagra kerülnek. Ezt hidro-motor hajtja meg. A felszedő dob az előző konstrukciótól eltérően nem külön egység, hanem a gépre került ráépítésre. Szállítási helyzetből kifordítható ill. hidraulikusan leengedhető munkahelyzetbe.
A törődob lépcsői két késsel találkoznak, melyek a kabakokat a legapróbb darabokra törik. A törőlécek úgy lettek beállítva (szögbeállítás), hogy a kabakok minél jobb bevezetését szolgálják. Kiegészítésként cserélhető törőlécek kerülnek elhelyezésre, melyek az elhasználódás után megfordíthatók és még egyszer használhatók.
Nagyteljesítményű elszívó berendezés gondoskodik arról, hogy a bélanyaggal még körülvett magok megtisztuljanak. Ezek aztán a csiga közvetítésével a magtartályba jutnak. Az elszívó dob fordulatszáma hidraulikusan beállítható, és egy kiegészítésként felszerelt kefe gondoskodik az elszívó dob állandó tisztításáról.
A magtartályban található egy csiga, mely a magokat az ürítőcsigához továbbítja. Az ürítőcsiga hidraulikusan kiemelhető és lehetővé teszi a gyors és gondtalan ürítést a gép melletti pótkocsira, teherautóra.
Műszaki adatok:
| teljesítmény | 6-8 ha / nap |
| erőszükséglet | kb 100 LE/75 kW |
| megvilágítás | 12 V |
| abroncs | 500/50 – 17 14 PLY, guminyomás 3 bar |
| fék | fékezett tengely, mechanikus fék kötélhuzallal (megengedett legnagyobb sebesség 10 km/h) vagy légfékkel (megengedett legnagyobb sebesség 25 km/h) |
| meghajtás | csuklós tengely, fordulatszám 540 1/min |
| fedélzeti hidraulika | fogaskerekes szivattyú (35 l/min.), olajtartály tartalma. 75 l. (hidraulika olaj HLP 46 DIN 51524) - elektromágneses szeleppel (a traktoron szükséges egy 12 V-os elektr. csatlakozás és egy kétszeres működésű vezérlőeszköz)az ürítőcsigához |
| perforált dob | félkörpálcákból álló perforált dob, dobhossz=2500 mm, dobátmérő D=1200 mm felszedő tüskés dob mérete: átmérő D 1500 mm, szélesség 1040 mm, szállítószalag hossz x szélesség: 1430 mm x 450 mm |
| magtartály | űrtartalom: kb. 1200 kg nedves mag |
| ürítőcsiga | kb. 4 min. / tartályürítés, ürítőmagasság kifordított csigánál 2700 mm |
| elszívás | elszívó kompresszor, 4500 1/min, elszívó dob perforált lemezzel (furat R 8 mm), dobhossz 1200 mm, dobátmérő D 480 mm szintszabályozás: kb 4° gépdőlés, kézi |
| méret (hosszxszélxmagasság) | 4800 x 2580 x 3480 mm (rúd nélkül) ill. 5900 x 2580 x 3800 mm (kardánrúddal) |
| súly | 4800 kg |
Tökmagbetakarítás
Kiegészítő gépek
A termőterületen betakarított tökmag jó minőségének megőrzése megköveteli, hogy a betakarítást követően a legrövidebb időn belül részben feldolgozzuk azt.
Ennek legfontosabb műveletei a mosás és szárítás

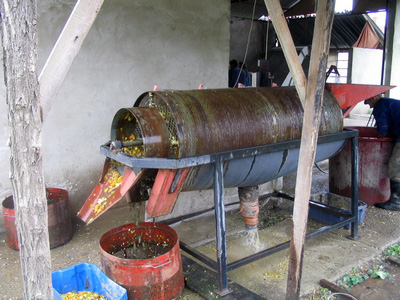

TM–2003 Tökmagmosó gép
A berendezés alkalmazási területe az ipari és étkezési célra termelt tökmag mosása.
A mosás két fázison keresztül valósul meg. Az első fázis a magok vízsugárral történő mosása, amikor a berendezés a magról lemossa a rárakódott belső lágyrészeket, miközben az egyéb maradékanyagokat szelektálja a tökmagoktól. Alkalmazásának előnye, hogy kb. 30 %–kal csökkenti a szárítási költségeket és növeli a betakarított tökmag tisztasági fokát, esztétikumát, piacképességét A második fázis a „szikkasztás” a perforált edényekben. A gép üzemeltetéséhez hálózati víz és elektromos csatlakozás, illetve az elhasznált víz elvezetésének biztosítása szükséges. A tökmag feldolgozásához és szikkasztásához két perforált gyűjtőedényt szállítunk.
TSZ–16 Tökmagszárító asztal
A szárító asztal alkalmas az ipari és étkezési célra termelt héjas és héj nélküli tökmag szárítására. A szárító asztalra épített magkeverő kocsival biztosítható a mag folyamatos keverése, az egyenletes szárítás, illetve sérülésmentességének és csíraképességének megőrzése. A szárítással a víztartalom 7%-os értékig csökkenthető. A szárítás befejezésével a mag az asztal végén kialakított tolózár nyitásával az asztalról lehúzható.
A szárító asztalt kazán és ventilátor nélkül szállítjuk.
TP–2003 Tökmagpolírozó gép
A berendezés alkalmazási területe az étkezési célra termelt tökmag polírozása.
A gép a tökmag szárítása utáni tisztítással növeli a mag minőségi kategóriáját, esztétikumát. Az új
fejlesztésű gép kefés rendszerű, amely a tökmagon lévő vékony selymes hártyát távolítja el. Ezzel lényeges minőségi javulás érhető el. Munkateljesítménye max. 3000 kg/óra. A polírozás intenzitását a tökmagáteresztés sebességének változtatásával állíthatjuk. A kefék forgási sebességét fokozat nélkül, frekvenciaváltóval lehet szabályozni az optimális értékre.
Ennek a berendezésnek a használata a mosás, szárítás fázisok végrehajtása után célszerű. Abban az esetben, ha a magvak mosás nélkül lettek szárítva, a hatásfok nagyon alacsony lesz.
A tökmag betakarítás kiegészítő gépeinek fontosabb adatai:
| Megnevezés | TM-2003 Tökmagmosó | TSZ-16 Tökmagszárító (csak az asztal) | TP-2003 Tökmag-polírozó |
| Hossz: | 3180 mm | 8000 mm | 2900 mm |
| Szélesség: | 1350 mm | 2100 mm | 1360 mm |
| Magasság: | 1670 mm | 1400 mm | 2465 mm |
| Tömeg: | 245 kg | 1560 kg | 385 kg |
| Motor fordulat: | 20 1/min | 20 1/min | 20-1001/min |
| Motor telj.: | 0,37 kW | 0,37 kW | 5,5 kW |
| Teljesítmény: | 2 betakarítógépet kiszolgál | 2500-3000 kg / 10-12 óra | 3000 kg/óra |
Aljtalajlazítás
VAKOND IS 4.3
ikerszárnyas középmélylazító - rögtörő
hengeres utóelmunkálóval
Az ikerszárnyak speciális sík- és térbeli elhelyezéséből eredően a szántott réteg alatti talajt nem csak a törésvonalak mentén repedezteti meg, ezáltal fejtve ki a lazító hatását, hanem azt össze is aprítja, ezzel biztosítva a talaj térfogatsúlyának csökkenését a pórustérfogat növekedését, az altalaj összporozitásának javulását.
Az FVMMI GH KHT. Gödöllő IH lazítóval történő összehasonlításánál 40-45 % aprítási hatékonyságnövekedést mért az ikerszárnyas lazító javára ugyanazon talajon, ugyanazon időben.
Műszaki adatok:
- Művelés mélysége: max. 55 cm.
- Súly: 1.120 kg.
- Teljesítmény: 1,3-2,1 ha/h.
- Méret:3.200 x 2.200 x 1.480.
- Műveleti sebesség: min. 4 max. 7 km/h.
- Vonóerő igény: jól művelt, kötött és igen kötött talajokon művelőtagonként 45-50 LE.
Hatása:
- Drasztikusan és tartósan megjavítja a talaj függőleges vízvezető és vízmegőrző képességét kötött talajokon 3 évig.
- Kedvező víz-levegő arányt hoz létre a szántott réteg alatt is, 50 cm mélységig, melynek következtében nő a gyökértömeg.
- A talajlakó aerob baktériumok tömegében igen pozitív változás következik be, ezáltal jelentős mennyiségű lekötött tápanyag táródik fel az addig műveletlen altalajból, és kötődik meg a levegőből, mely a művelés hatástartamáig fennáll.
Eredményessége:
A művelést követő évben többlettápanyag-felhasználás nélkül 2-2,5 t-val több szárazanyag képződött kukorica, csemege-kukorica, cukorrépa, burgonya területeken a hagyományos műveléssel szemben. Azaz kukoricából 2,6-2,8 t-val, csemegekukoricából 4-6 t-val, cukorrépából 8-10 t-val, burgonyából 7-8 t-val többet takarítottak be a termelők 2003-ban még öntözés nélkül is az igen aszályos időjárás ellenére. Napraforgóból 3 éves átlagban 0,8-1 t többlettermés képződött.
Alkalmazása:
A futóhomok kivételével minden talajtípuson eredményesen alkalmazható.
FONTOS!
A művelet elvégzése után nem szabad szántani, mert az egyébként is összeaprított talaj feltalaja az ismételt mozgatás közben kiszárad!
Referenciák:
- Hajdúnánás térsége 1.300 ha típusos rétitalaj, homokos vályog.
- Kisújszállás 100 ha szikes talaj (termőszik).
- Taktaköz 300 ha öntés réti, rétitalaj.
- Beregi tájegység 600 ha öntés réti, rétitalaj.
- Mád és környéke 100 ha agyagbemosódásos barna erdőtalaj.
- Bödönhát, Újszentmargita és környéke.
Rotary Cutter
DMM 46 szárzúzó és fűkasza
Alkalmazási terület:
- Tarlók szármaradvány aprításához, egyenletes terítéséhez (kukorica, napraforgó, takarmány, gabonafélék).
- Bozótos területek karbantartására.
- Természetvédelmi területek karbantartására.
- Út menti területek, árkok, rézsűk karbantartása.
Fontosabb műszaki adatok:
- Óránkénti teljesítmény: 4-5ha.
- Vágási magasság: 38-380 mm (talajviszonyoktól függő), amely menetközben hidraulikusan állítható.
- Vágási szélesség: 5 m.
- Teljesítmény igény: 75 KW.
- A vágógép 1.000 fordulat/perc meghajtású traktorokhoz lett tervezve (igény estén 540 fordulat/perc).
Főbb jellemzők:
- A kések kovácsolási technológiával készülnek, rendkívül hosszú élettartamúak felhasználástól függően elérhetik akár az 500 üzemóra élettartamot (2.000 ha). A késeket és a berendezést a törések és sérülések ellen, óvja a hajtásba beépített nyomatékhatároló.
- A vágandó növényzet terítése a terelő elemek kombinálásával és kések forgásirányának megváltoztatásával szabályozható.
- Szállítás-tárolás a hidraulikusan felhajtható szárnyak következtében egyszerű, helytakarékos. A kialakított konstrukció lehetővé teszi a közúti közlekedést.
- A munkabiztonsági berendezések megfelelnek a CE előírásoknak.
- Opcióként a gépet üzemóra számlálóval, illetve meghajtó kardántengellyel látjuk el.
- Az egyszerű karbantartás elvégzése esetén évekig megbízhatóan fog működni.
Repcebetakaritó adapter
REPTOL
Az érett, száraz repce - a betakarítás időpontjában - rendszerint összefonódott, kuszálódott és dőlt állapotban van.
A kombájnok vágóasztalán a fő betakarítási veszteségforrás a motolla és a terménygyűjtő csiga együttes munkájából eredő cséplés, a becők felnyílása és a kipergő magvak tarlóra hullása.
A REPTOL repcebetakarító adapter alkalmazásával lehetőség nyílik a terméshozam növelésére, mivel jelentősen csökken aratáskor a betakarítási veszteség.
Az adapter egy egyszerű és költségkímélő, speciális kiegészítő eszköz a terméshozam növelésére. Használatával akár 200 kg/ha-ral magasabb terméshozam növekedés is elérhető.
A REPTOL repcebetakarító adapter választhatóan egy-, vagy kétoldali hidraulikus oldalkaszával felszerelt illetve létezik oldalkasza nélküli változat is. Függőleges oldalkaszák alkalmazása a betakarítási veszteségeket tovább csökkenti.
A jobb- és baloldali oldalkaszák alkalmazása elsősorban a tábla nyitáskor előnyös, mert a dőlt és kuszálódott állományban a kaszák a szárakat átvágják.
A repcebetakarító adapter előnyei:
- Hatékony betakarítási sebesség a precíz vágásnak köszönhetően.
- Erősített vázszerkezet.
- Gyors és könnyű illeszthetőség, felszerelése jelentősebb átalakítást nem igényel.
- Számos felépítési és működési kivitelben (1 oldali-, 2 oldali hidraulikus oldalkaszás, 4,5 m-9 m közötti vágási szélességgel).
- Kb 700 mm-el nyújtja meg a kombájn saját vágóasztalát, így csökkentve a betakarítási veszteséget.
- A vízszintes vágóasztal és az oldalfalak vázszerkezetei csavarkötéssel rögzíthetők, megkönnyítve a pontosabb fölcsatlakozást a kombájnra.
- A kombájn vágóasztalához igazodó nagy, sima külső és belső borítólemezek az eltömődésmentes betakarításért.
- Állítható vágási magasság az oldalkaszáknál.
- Jobboldali oldalkasza hajtás az adapterről ki-be kapcsolható.
- Oldalkaszák keskeny kialakításúak.
- Az oldalkasza pengéket szállítási és tárolási állapotban saját védőburkolat védi.
- Az oldalkaszák hosszú pengével szereltek, a jobb vágóteljesítmény érdekében.
- Minden takarólemez lecsavarozható karbantartás céljából.
- A repcevágó adapter szíjhajtással kapcsolódik a kombájn vágóasztalához, így biztosítva van az állandó, vibrációmentes működés.
- A repcevágó adapterre szerelt hajtóműről kapja a hajtást a szintén az adapterre szerelt hidraulikus szivattyú, amely az oldalkaszák hidromotorjait hajtja.
- A hidraulikus szivattyú nyomáshatárolóval felszerelt, így biztosítva az oldalkaszák túlterhelés elleni védelmét.
- A munkabiztonsági berendezések megfelelnek a CE előírásoknak.
A REPTOL repcebetakarító adapter műszaki adatai:
- Vágószélesség: 4,5-9.0 m.
- Fordulatszám olajfürdős meghajtás: 575 fordulat/perc.
- Hidraulikus oldalsó rendválasztó forgattyústengelyének fordulatszáma: 550 fordulat/perc.
- A hidraulikus berendezés üzemi nyomása: 130 bar.
